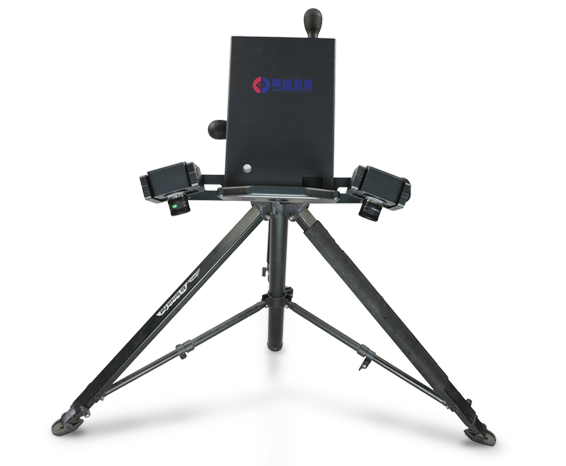

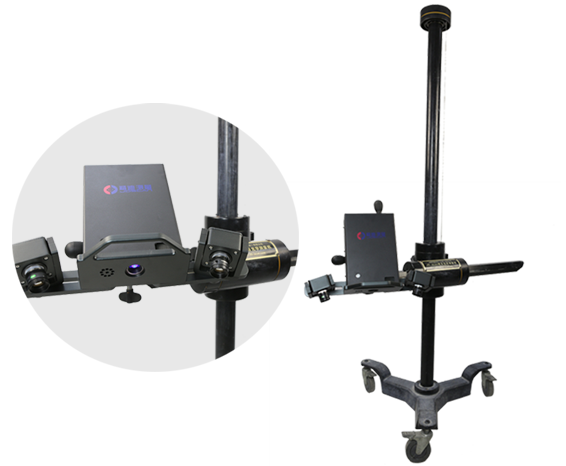

工業三維掃描儀
工業三維掃描儀

工業三維掃描儀

★★★★★
工業三維掃描儀是一種用于掃描,獲取,分析現實世界中物體的幾何構造或外形數據的高精密測量?jī)x器。采集到的數據常被用來進行三維重建計算,在虛擬世界中創建實際物體的數字模型。這些模型具有相當廣泛的用途,例如在逆向工程、工業設計、數模分析、誤差檢測、機器人引導、醫學信息、電影制作、游戲設計等諸多領域都有廣泛的運用。...
在線咨詢 獲取資料
  • 產品描述
  • 技術參數
  • 應用領域
  • 產品視頻

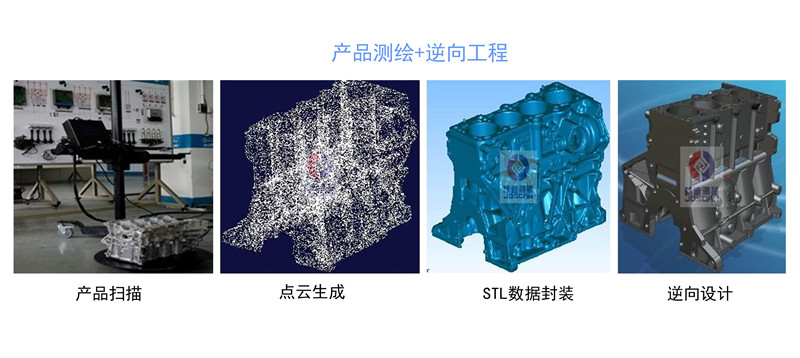

  • 三維掃描


    一鍵式快速掃描,高精度3D數據快速重建,為工業逆向測繪,產品設計提供有效的解決方案!

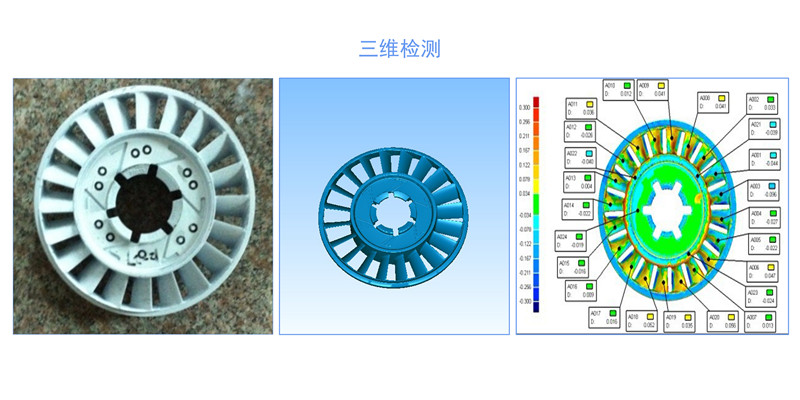

    三維檢測


    將掃描完成的高精度3D數據導入專業的檢測軟件,可快速獲取產品的3D檢測報告!

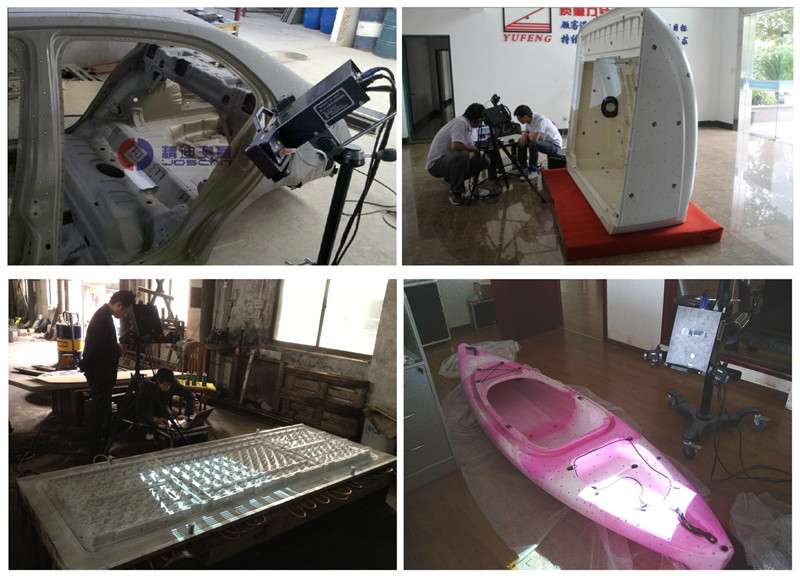

    應用場景

  • 機器名稱
    JDSCAN
    工業三維掃描儀
    機器型號
    JD-Scan-A2
    生產時間
    2015款(升級版)
    掃描方式
    第三代白光(藍光)
    掃描系統
    JDScan10.3
    最大測量范圍
    10mm~3000mm
    單幅掃描范圍
    50mm~600mm
    單幅掃描精度
    0.02-0.05mm
    整體掃描精度
    500mm<0.05(mm)
    掃描速度
    2.5S25幀)
    拼接方式
    標志點智能拼接
    傳感器
    131萬~321萬(FAST)
    光柵放射器
    白光高清LED光源
    (選配藍光)
    鏡頭數量
    2
    點云間距
    0.030.3mm
    機器工作臺
    重型支架
    旋轉轉臺
    贈送
    慮光鏡
    光學濾光片
    配合攝影測量
    支持
    標志點
    2萬個
    質保
    1
    培訓服務
    工程師上門
    輸出文件格式
    ASC,IGS,STL
    計算機系統
    XP/Win7/32/64

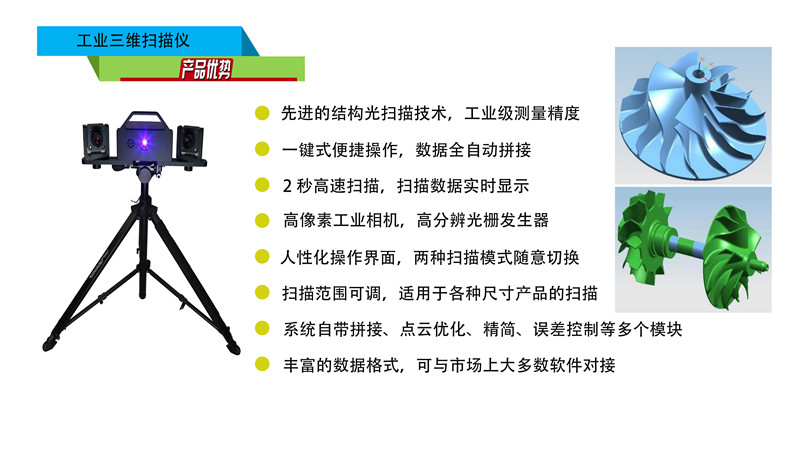

    1、采用先進的結構光技術,達到國內外新產品的技術水平,與傳統的格雷碼相移/外插式重建方法相比,測量精度更高,測量范圍更大(從10mm到3000mm)、抗干擾能力超強。

    2. 強大的全自主軟件系統,掌握核心的精度校正技術,所有程序代碼都有研發團隊進行編寫,可完全滿足客戶的制定要求。

    3、簡潔的操作界面,全程一健式操作,不需第三方軟件進行處理,一機多用,單幅測量幅面從50mm到600mm,系統綜合了大中小三種規格測量系統,可測量大至汽車車身小到硬幣大小的物體, 測量物體規格不限。

    4、系統配備強大后處理功能,配備先進的積累誤差消除和點云精簡模塊,可以快速完成多幅點云的處理,點云數據量小而細節不喪失,拼接絕無錯層,可以與工業攝影測量系統配合使用,能完成超大物體的測量,滿足逆向設計和產品在線質量檢測的不同需求。

    5、掃描速度快,能夠在3秒內完成單個幅面600mm到50mm的測量,獲取百萬個掃描點, 測量點數據非常規則,測量數據基本無雜點。

    6、 采用熱光源光柵發射器,對測量環境要求低,可以在室內正常環境或者野外工作, 無需暗室,大多數產品不需要噴顯像劑。

    7、支持 ASC, IGES, OBJ, STL, VRML, DXF, MDL, SMF等數據格式, 可以與Pro/E, UG, Imageware, Geomagic , AutoCAD等多種設計軟件接口,長期升級和技術支持,以保證系統的長期升級更新和技術支持。

  • 1、交通工具制造業

    2、鞋類造型設計: 鞋楦掃描 、鞋模設計、鞋底設計等

    3、雕刻行業:平面雕刻、立體雕刻、家具木雕、石雕、玉雕等

    4、廣告動畫:虛擬三維重建

    5、醫學應用:牙齒掃描、器官美容、手術仿真

    6、文物數字化應用

    7、服裝設計行業

    8、衛浴陶瓷業

    9、教學應用行業

    10、產品逆向工程

    11、產品逆向檢測

    12、汽車、航天航空、船舶工業、大型模具、

    13、大型文物、發電設備及工程機械

    14、板料成形、焊接變形、風洞變形、溫度變形檢測等
